安全文明施工—“四口”( 水平洞口、電梯井口、施工電梯平臺、通道口)防護

　　(1)  水平洞口防護：短邊尺寸大于 25mm 的水平孔洞均要進行防護。

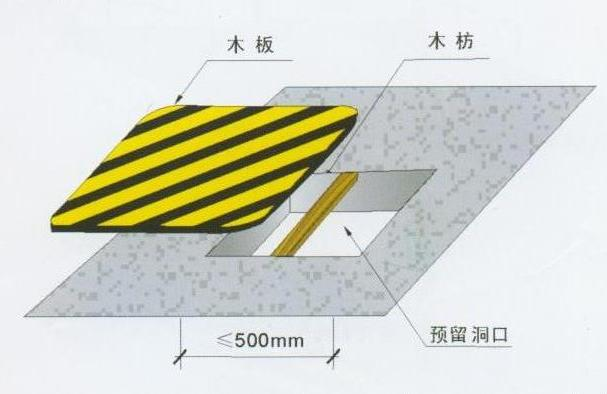

　　邊長在 25—500mm 的水平洞口：采用洞口楔緊木枋，上面釘木板形式進行防護，木板上刷黃黑警示色油漆。具體做法見下圖：

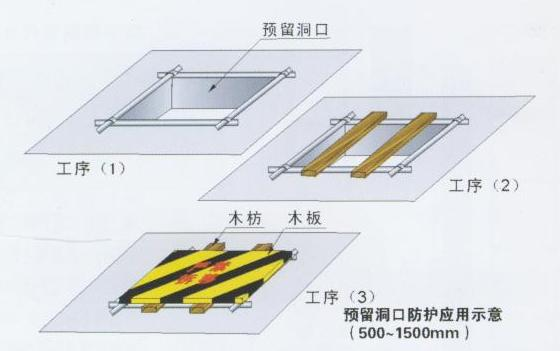

　　邊長在 500—1500mm 的水平洞口：采用鋼管扣件在洞口邊搭設井字形平臺或采用在貫穿混凝土板內的鋼筋網上固定木枋，在木枋上鋪釘木板進行防護。木板上刷黃黑警示色油漆。具體做法見下圖：

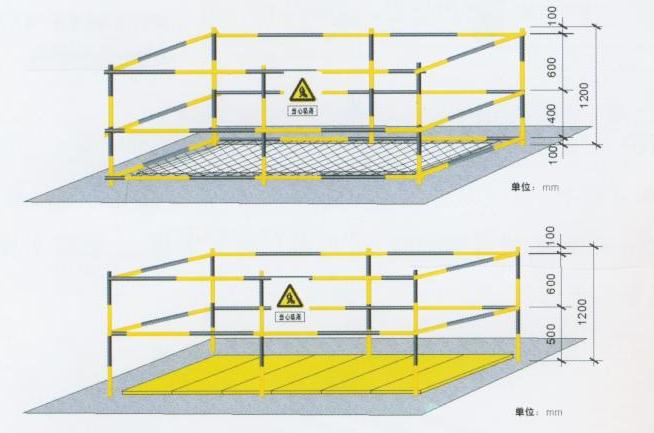

　　邊長在 1500mm 以上較大的水平洞口：洞口四周搭設防護欄桿，采取三道欄桿形式，尺寸要求見下圖，并于洞口封掛水平網，或者采用二道欄桿形式，尺寸見下圖，洞口采用木板進行硬封閉，在欄桿外側張掛“當心墜落”安全警示標志牌。

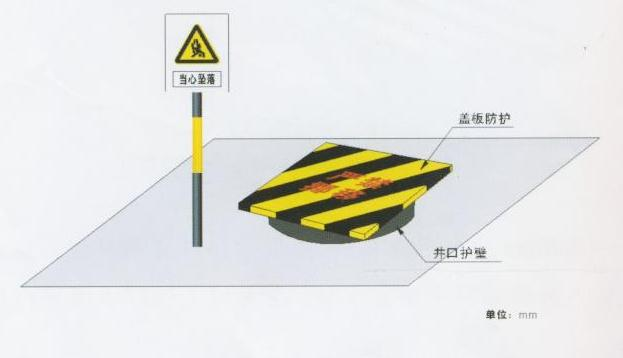

　　較小的井口和樁孔防護見下圖：

　　(2)  電梯井口安全防護

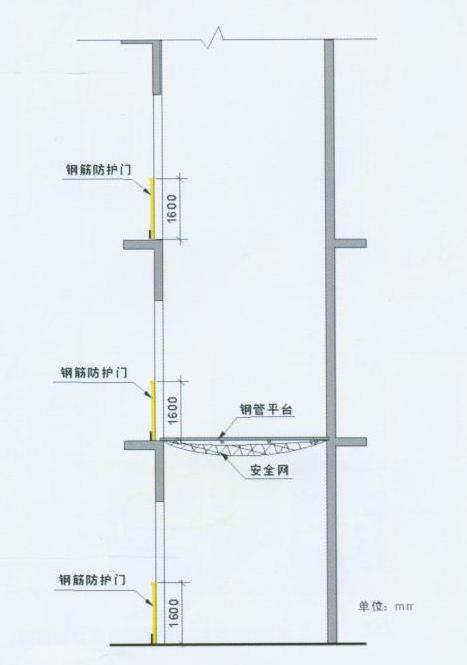

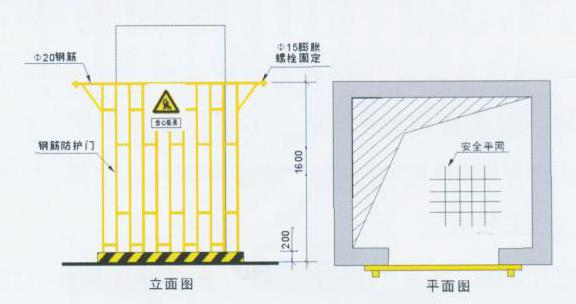

　　電梯井門洞口安裝 1.6m 高立開式鋼筋防護門，鋼筋豎向間距不大于 15cm。防護門底部安裝 20cm 的木質踢腳板，防護門外側張掛“當心墜落”安全警示標志牌。

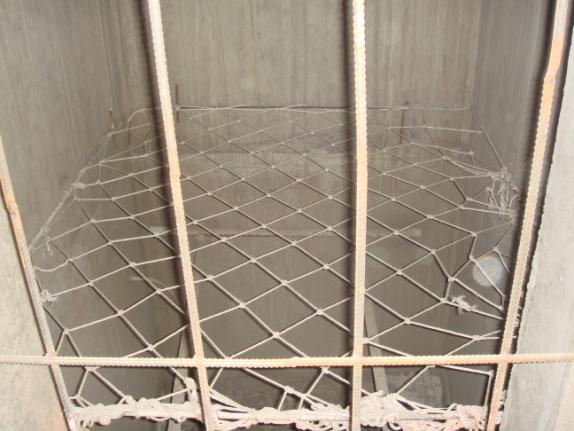

　　電梯井內水平防護采用在井內用鋼管搭設防護平臺，上面滿鋪竹跳板或懸掛水平安全網進行防護。采用竹跳板等硬脂防護時，必須每層設置，采用水平安全網防護時每隔三層(不大于 10m)設置一道。

　　鋼管平臺搭設方法：在電梯井砼模板支設時，在井的四個角預埋Φ 60PVC 管，模板拆除后，將鋼管插入預埋的PVC 管里面，然后搭設防護平臺。

　　(3)     施工電梯平臺防護

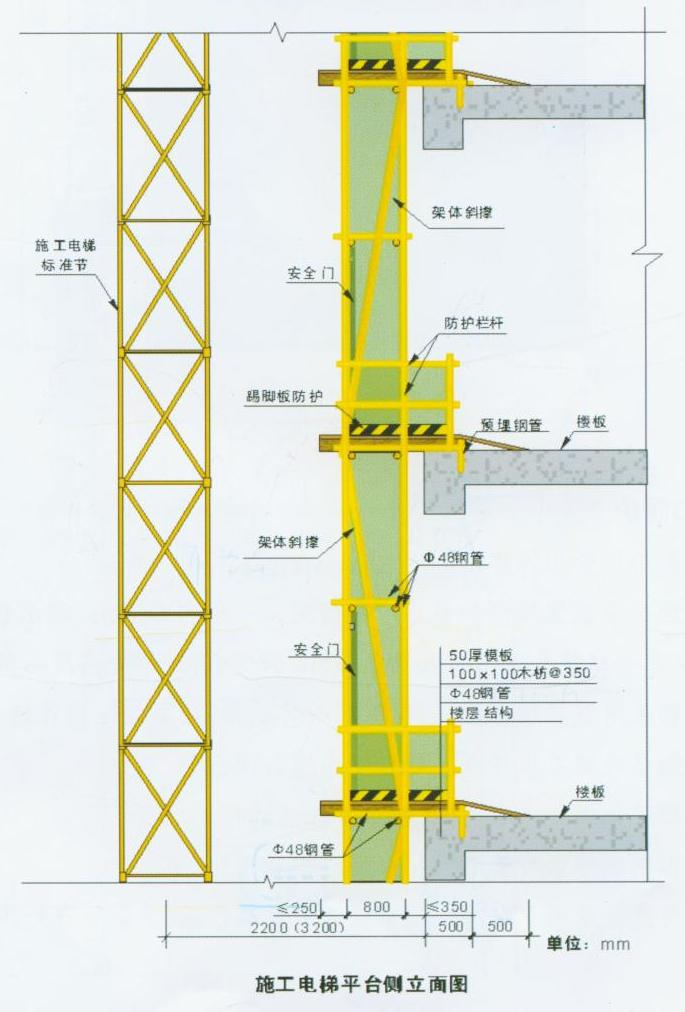

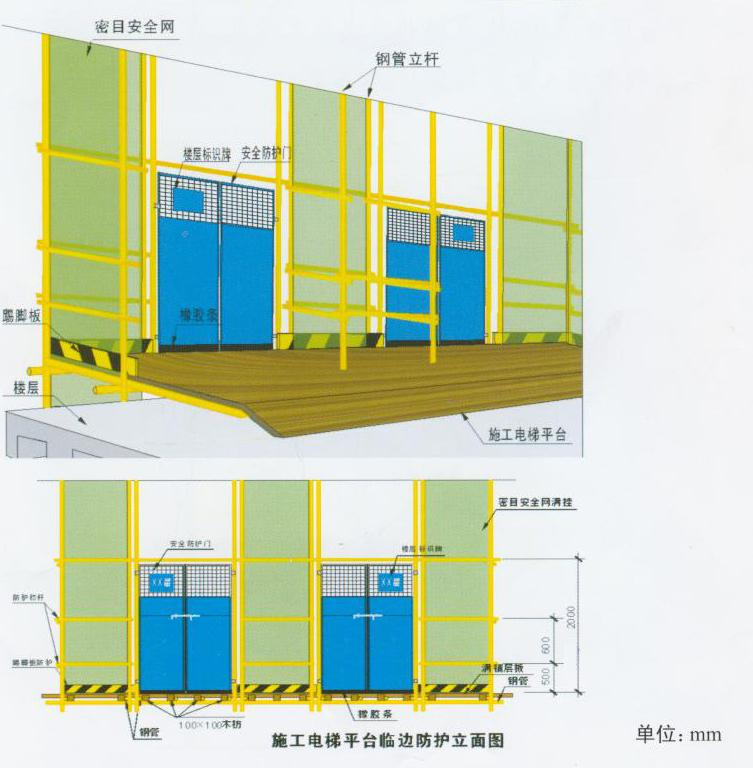

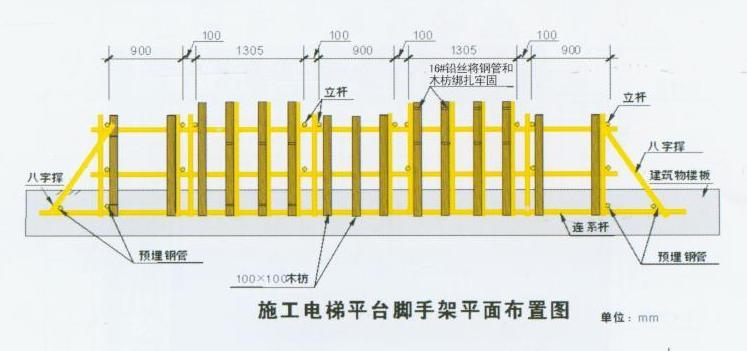

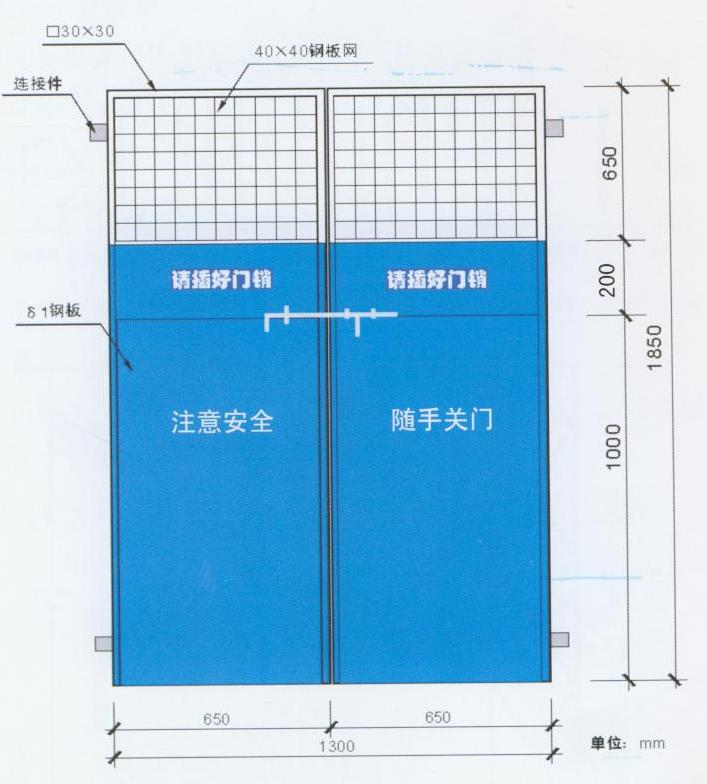

　　施工電梯平臺出口處安裝 1.85m 高立開式金屬防護門，采用工具式防護門，安裝在電梯平臺出口處。平臺兩側按照離平臺面 0.5m 和 1.1m 高度要求設置兩道防護欄桿，并張掛密目安全網封閉，平臺外側設置踢腳板，并張掛樓層標識牌。施工電梯平臺腳手架必須嚴格按照施工方案的要求搭設。施工電梯平臺腳手架兩側設置斜撐及臨邊防護欄桿，每層應設置連墻件和八字撐，并嚴格按照施工方案要求采取卸荷措施。

　　(4)    通道口防護

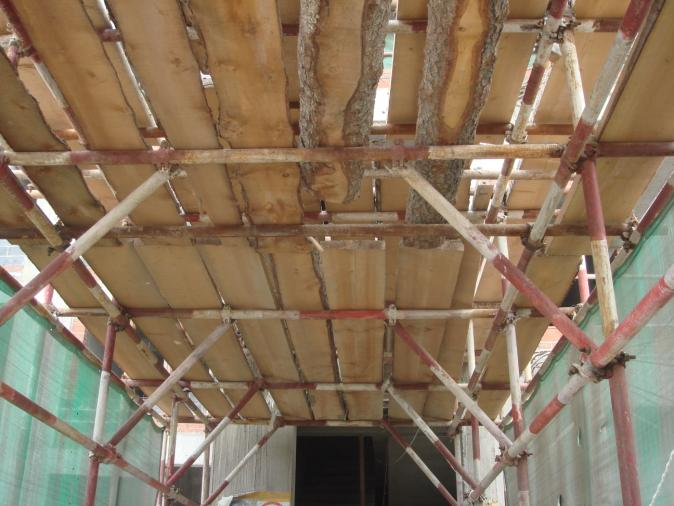

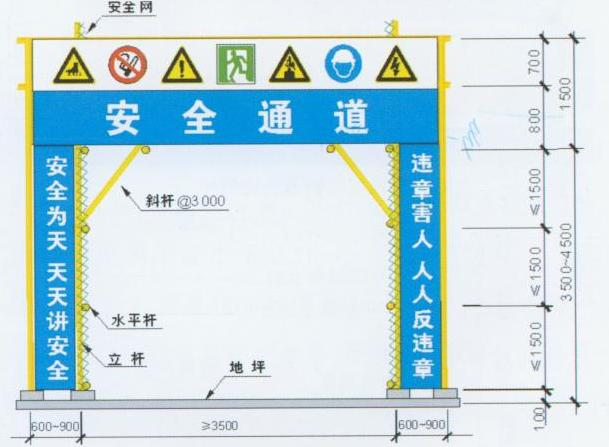

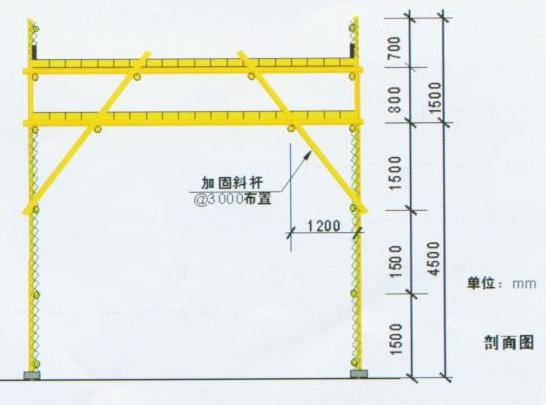

　　安全通道棚用鋼管扣件搭設。安全通道棚長度根據建筑物墜落半徑確定，一般為 5~8m;通道棚寬度應大于 3.5m，并要滿足寬于建筑物進出口兩側各 0.5m 的要求;通道棚高度一般為 4.5m。安全通道棚采用雙層頂棚形式，頂棚滿鋪能承受高處墜落物沖擊荷載的蓬板，兩層之間應保持 80cm 間距。安全通道棚兩側搭設剪刀撐并滿掛密目安全網封閉。安全通道棚兩側標語可參考“安全標語”內容選擇。安全標志牌底板采用 PVC 板、鋁塑板或模制作。
